大容量磷酸鐵鋰電池?zé)崾Э仄骷嘧兾鼰崤c噴發研究、計算特點分析，及圖形工作站硬件配置推薦
大容量磷酸鐵鋰電池的熱失控及相變材料（PCM）抑制研究是當前電池安全領域的前沿課題。下面我將為您系統地梳理其主要研究內容、涉及的核心算法、常用軟件與求解器，以及這些算法的計算特點。

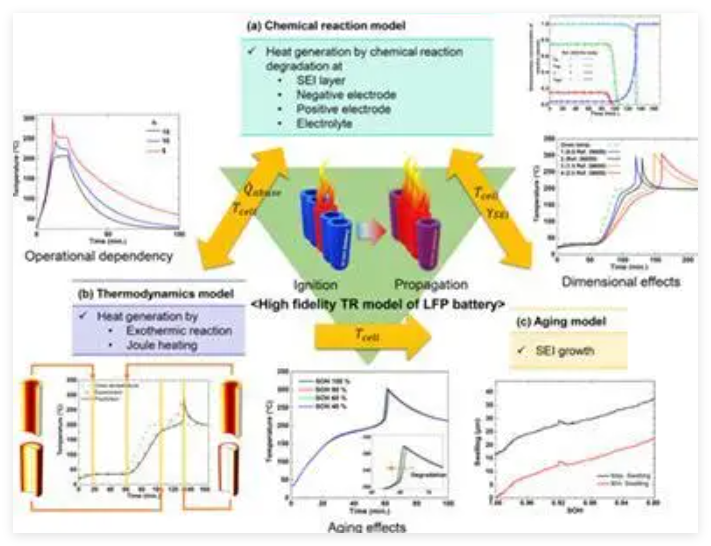

一、主要研究內容
這項研究本質上是一個強耦合、多物理場的瞬態問題，主要分為以下幾個核心部分：
1 電池產熱與熱濫用過程：
基礎產熱： 模擬電池在正常工作時的焦耳熱和電化學熱。
熱濫用觸發： 通過加熱、過充、內短路等方式觸發電池的熱失控。
副反應放熱： 這是熱失控的核心。需要模擬SEI膜分解、負極與電解液反應、正極分解、電解液分解等一系列連鎖放熱反應。這些反應具有不同的觸發溫度和放熱量。
2 相變材料（PCM）的吸熱過程：
固液相變： PCM在達到相變溫度時吸收大量潛熱，從而抑制電池溫度上升。
傳熱耦合： 研究電池與PCM之間、PCM內部的熱傳導、自然對流（在液態時）等傳熱過程。
3 泄壓與噴發過程：
壓力積累： 電池內部副反應產生大量氣體，導致內部壓力急劇升高。
泄壓閥開啟： 當壓力達到泄壓閥閾值時，閥門打開。
多相流噴發： 模擬高溫、可燃的氣-液-固混合物（電解液蒸汽、固體顆粒、煙霧等）的高速噴射過程。這涉及復雜的可壓縮流、相變、燃燒甚至爆炸。
二、涉及的算法、軟件與求解器
這個多物理場問題通常沒有單一的“萬能”軟件，研究者會根據研究重點選擇不同的工具或進行耦合計算。
|
研究階段 /物理場 |
核心算法 |
常用軟件與求解器 |
計算特點 （CPU/GPU，內存，硬盤） |
|
1. 電池電化學-熱耦合 |
有限元法（FEM） 或 有限體積法（FVM） |
COMSOL Multiphysics: - 內置“電池”模塊和“傳熱”模塊 - 優勢：直接的多物理場耦合，易于設置PCM。 ANSYS Fluent: - 通過UDF（用戶自定義函數）實現復雜的電池副反應模型。 Star-CCM+: - 強大的FVM求解器，同樣通過UDF實現。 自研代碼（MATLAB, Python, C++）： - 基于Newman的P2D模型或更簡化的集總參數模型。 |
CPU為主。 - 內存： 中等至高。三維精細模型需要數十GB到數百GB內存。 - 硬盤IO： 中等。主要發生在讀取模型、寫入瞬態結果和重啟文件時。瞬態分析會產生TB級的數據。 - 特點： 強非線性，需要小時間步長，計算耗時。
|
|
2. 相變材料（PCM）模擬 |
等效熱容法， 焓法 |
COMSOL Multiphysics: - 傳熱模塊內置了“相變材料”功能，使用焓法。 ANSYS Fluent: - 通過“凝固/熔化”模型實現，本質上是焓-多孔度法。 OpenFOAM: - 有專門的chtMultiRegionFoam等求解器，可通過編程自定義PCM模型。 |
CPU為主。 - 內存： 中等。與電池模型耦合后，需求會疊加。 - 硬盤IO： 中等。與電池模型類似。 - 特點： PCM的相變區間是非線性的，可能導致收斂困難，需要穩健的算法和較小的步長。 |
|
3. 泄壓與噴發（多相流） |
計算流體動力學（CFD） - VOF法： 追蹤清晰的氣液界面。 - 歐拉-拉格朗日法： 將連續相（氣體）和離散相（液滴、顆粒）分別處理。 - 歐拉-歐拉法（多流體模型）： 將各相都視為連續的、相互滲透的流體。 |
ANSYS Fluent / CFX: - 行業標準，擁有最全面的多相流模型（VOF， Mixture， Eulerian）和動網格技術。 Star-CCM+: - 同樣強大，其VOF和歐拉-拉格朗日耦合非常出色。 OpenFOAM: - interFoam等求解器非常適合可壓縮VOF計算，開源靈活但設置復雜。 |
CPU和GPU均可。 - 內存： 極高。精細的網格和瞬態計算需要數百GB甚至TB級內存。 - 硬盤IO： 極高。每個時間步都可能需要輸出巨大的流場數據，很容易產生數TB至數十TB的數據。 - 特點： - CPU： 傳統方式，并行效率是關鍵。 - GPU： Fluent和Star-CCM+等已支持GPU加速，對大規模計算可顯著提速，但對顯存容量要求高 |
|
4. 全耦合高保真模擬 |
耦合算法 - 強耦合： 在同一求解器內同時求解所有方程（如COMSOL）。 - 弱耦合/分區耦合： 不同軟件/求解器之間通過接口傳遞數據（如Fluent與結構求解器的耦合） |
COMSOL Multiphysics: - 強耦合的典范，可以在一款軟件內直接耦合電化學、傳熱、流體和結構力學。 ANSYS Workbench: - 平臺級的耦合，例如將Fluent（流體/熱）與Mechanical（結構）進行瞬態耦合來分析泄壓閥的開啟。 |
綜合了以上所有特點。 - 這是計算資源需求最高的場景，通常需要在高性能計算（HPC）集群上運行。 - 對內存和硬盤的需求是疊加且可能放大的。
|
三、 算法計算特點總結
1 基于CPU vs. GPU:
CPU: 目前絕大多數商業仿真軟件（COMSOL， ANSYS， Star-CCM+）的默認和主要計算模式。成熟穩定，并行擴展性好（可擴展到數千個CPU核心）。對于復雜的多物理場非線性問題，CPU仍然是主力。
GPU: 在純CFD計算（尤其是湍流、多相流）方面優勢越來越明顯。ANSYS Fluent和Star-CCM+ 已支持GPU加速，可以將主要的流場計算卸載到GPU上，獲得數倍至數十倍的加速比。但對于包含復雜化學反應、相變等強非線性源項的模型，GPU加速效果可能不如純流體計算顯著。COMSOL目前對GPU的支持還比較有限。
2 對內存容量的要求:
核心決定因素： 網格數量、物理場數量和求解算法。
低端： 簡化的2D模型或非常粗糙的3D模型，可能只需要幾GB內存。
中端： 中等規模的3D電池包熱分析（百萬級網格），需要數十GB內存。
高端： 精細的電池內部電化學模型或泄壓噴發的CFD模型（千萬至上億級網格），需要數百GB到TB級別的內存。HPC集群是必須的。
3 對硬盤IO和容量的要求:
IO（輸入/輸出）性能： 在瞬態計算中，頻繁地保存結果文件（如每個時間步都保存）、寫入重啟文件、讀取初始場是主要IO操作。低速硬盤會成為整個計算過程的瓶頸。高性能SSD或并行文件系統（如Lustre） 是HPC集群的標配。
容量要求：
電池?zé)崾Э?span>+PCM： 瞬態結果文件可能在幾十GB到幾百GB。
泄壓噴發CFD： 這是硬盤殺手。由于網格密、變量多、時間步短，一個算例產生數TB到數十TB的數據是常態。需要有龐大的存儲空間和高效的數據管理策略。
建議
對于“大容量磷酸鐵鋰電池?zé)崾Э仄骷嘧兾鼰崤c噴發”這一完整鏈條的研究：
初級階段（熱-電化學-PCM耦合）： 推薦使用COMSOL Multiphysics。它提供了最直接、最易上手的多物理場耦合環境，可以很好地研究PCM的抑制效果。
高級階段（包含噴發）： 推薦使用ANSYS Fluent或Star-CCM+。它們是處理復雜多相流和動網格問題的行業標桿?？梢酝ㄟ^UDF嵌入詳細的電池副反應模型，并與PCM的凝固/熔化模型結合。
計算資源： 必須規劃使用高性能計算集群。根據模型規模，配置大內存（>=512GB）、多CPU核心、高速并行存儲的系統。如果主要進行CFD噴發模擬，優先選擇支持GPU加速的軟件版本和配備大顯存高性能GPU的計算節點。
這個領域的研究是典型的“計算驅動型”科研，深刻理解不同算法的特點和軟硬件的需求，是成功完成仿真分析的關鍵。
