電動汽車輪轂電機多學科仿真設計集成平臺主要計算瓶頸與計算硬件配置要求

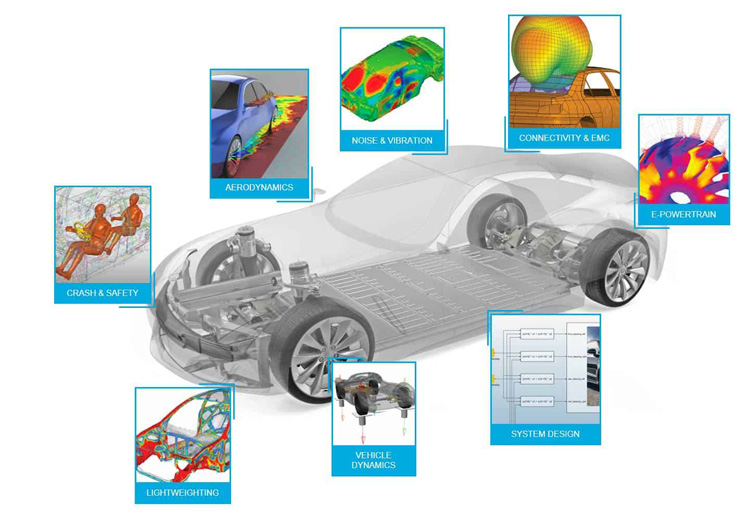

輪轂電機系統是一個典型的多物理場耦合系統，其設計與優化需要在一個集成平臺中協同進行電磁、熱、結構（應力與振動噪聲）、流體（冷卻）以及控制策略的仿真。這種高度集成的仿真需求，對計算資源提出了嚴峻的挑戰。
一、 主要計算瓶頸
集成平臺的計算瓶頸主要源于單物理場仿真的深度和多物理場耦合的廣度。具體來說，瓶頸體現在以下幾個方面：
- 電磁（Electromagnetic）仿真瓶頸：
- 計算規模與瞬態分析： 為了精確捕捉電機在高頻PWM（脈寬調制）驅動下的渦流損耗（尤其是在定子鐵芯和永磁體中）、轉矩脈動以及復雜的電磁力，通常需要進行高分辨率的二維（2D）甚至三維（3D）瞬態電磁場分析。這涉及在極小的時間步長（微秒級）下對成千上萬個電周期進行求解，計算量呈幾何級數增長。
- 算法核心： 主要基于有限元法（Finite Element Method, FEM）。求解大規模、非線性的偏微分方程組（麥克斯韋方程組）是其核心。
- 熱（Thermal）仿真瓶頸：
- 多模式傳熱與瞬態響應： 輪轂電機內部熱源復雜（銅損、鐵損、磁鋼渦流損耗、軸承摩擦生熱等），且熱量通過熱傳導、對流、輻射多種方式傳遞。要精確模擬從啟動到高速巡航等不同工況下的瞬態溫升和穩定溫度場，需要進行精細的瞬態熱分析。
- 流固耦合（CFD）需求： 對于液冷或復雜的風冷系統，需要進行**計算流體動力學（CFD）**仿真來確定對流換熱系數，這本身就是一個巨大的計算負擔。將CFD與固體熱傳導進行耦合（Conjugate Heat Transfer, CHT），計算成本極高。
- 算法核心： 同樣以**有限元法（FEM）或有限體積法（FVM）**為主。
- 結構力學與NVH（噪聲、振動與聲振粗糙度）仿真瓶頸：
- 高頻動態響應分析： 輪轂電機直接承受路面沖擊，同時其內部的電磁力諧波是主要的振動和噪聲源。為了分析電機的結構強度、疲勞壽命以及NVH性能，需要進行模態分析、諧響應分析和瞬態動力學分析。
- 聲學邊界元/有限元： 預測電磁噪聲需要先通過結構FEM計算電機表面的振動速度，然后以此為激勵，通過**邊界元法（BEM）或有限元法（FEM）**計算向外輻射的聲場。BEM求解器對內存的需求尤其巨大。
- 算法核心： 有限元法（FEM）和邊界元法（BEM）。
- 多物理場耦合（Multiphysics Coupling）的瓶頸：
- 數據交換與迭代收斂： 這是集成平臺最大的瓶頸。例如，“電磁-熱”耦合需要將電磁損耗作為熱源加載到熱模型中，而溫度升高又會改變材料的電導率和永磁體磁性能，反過來影響電磁計算。這種雙向耦合需要物理場之間進行大量的數據交換和迭代計算，直到達到收斂。
- 時間尺度差異： 電磁現象發生在毫秒或微秒級，而熱響應則在秒到分鐘級。處理這種**多時間尺度（Multi-time-scale）**的耦合問題，對算法的穩定性和效率提出了極高要求。
- 協同仿真接口： 平臺需要高效、穩健的接口來連接不同的求解器（如Ansys Maxwell, Ansys Fluent, Ansys Mechanical），數據傳遞和進程管理本身也會成為瓶頸。
二、 計算硬件配置要求
為了克服上述瓶頸，硬件配置必須兼顧**“算得快”（高計算性能）和“算得動”**（大內存容量與高IO帶寬）。以下是針對不同規模團隊和仿真深度的硬件配置推薦：
1. 基礎級：個人工程師/小型設計團隊工作站
此配置適用于中等復雜度的二維模型、簡化的三維模型以及單向或弱耦合仿真。
- CPU（中央處理器）： 高主頻、高單核性能是首選，同時具備較多的核心數（16-32核）。許多傳統的FEM求解器（尤其是直接求解器）和前后處理操作非常依賴單核速度。
推薦型號： Intel Core i9-14900K, AMD Ryzen Threadripper PRO 7965WX / 7975WX。Threadripper系列擁有更多PCIe通道和內存通道，優勢明顯。
- 內存（RAM）： 128GB 至 256GB ECC DDR5。熱仿真、結構仿真尤其是NVH聲學BEM求解器對內存極為敏感。ECC內存可確保長時間計算的穩定性。務必插滿所有內存通道（4通道或8通道）以最大化內存帶寬。
- 存儲（Storage）： 2TB 或以上的高速 NVMe Gen4/Gen5 SSD。多物理場仿真會產生巨大的臨時和結果文件（單個瞬態分析可能達數百GB），高速IO能顯著縮短讀寫等待時間。
- GPU（圖形處理器）： 專業圖形卡，如 NVIDIA RTX A4000 或 RTX A5000。主要用于流暢地進行復雜三維模型的前后處理可視化。部分現代求解器（如Ansys Fluent/Discovery）也開始利用GPU進行加速計算，此時更高端的GPU會帶來額外收益。
- 操作系統： Windows 11 Pro for Workstations 或 Linux發行版（如Rocky, Ubuntu）。
2. 專業級：中型企業/專用仿真服務器
此配置適用于復雜三維模型的強耦合仿真、設計優化（DOE）和高保真NVH分析。
- CPU： 雙路服務器級CPU，追求極致的核心數量和內存帶寬。
推薦型號： 2 x AMD EPYC "Genoa" 9004系列（如9374F, 9554）或 2 x Intel Xeon "Sapphire Rapids" Platinum系列。這些CPU提供海量核心（單機可達128核甚至192核）和12通道DDR5內存支持，是應對大規模并行計算的利器。
- 內存（RAM）： 512GB 至 2TB ECC RDIMM DDR5。處理大規模CFD、瞬態熱和聲學BEM問題時，大容量內存是必需品。
- 存儲： 企業級NVMe SSD組成的高速RAID 5陣列，容量20TB以上。對于IO密集型任務，可以考慮使用更專業的并行文件系統存儲解決方案。
- GPU： 高端專業卡如 NVIDIA RTX 6000 Ada Generation，或?qū)ｉT用于計算的GPU加速卡如 NVIDIA A100。如果仿真流程大量依賴GPU加速，可以配置多卡并行。
- 網絡： 萬兆（10GbE）或25/100GbE網絡接口。便于與公司的存儲服務器（NAS/SAN）進行高速數據傳輸和協同工作。
3. 企業級：大型研發中心/高性能計算集群（HPC Cluster）
適用于進行大規模參數化掃描、拓撲優化、多目標優化以及需要同時運行多個復雜仿真任務的場景。
- 計算節點： 由數十臺甚至上百臺專業級服務器構成。每個節點都采用雙路CPU配置，并根據任務類型（CFD密集型、FEM密集型）配置不同的內存大小。
- CPU：整個集群提供數千個計算核心。
- 內存：總內存容量達到TB甚至PB級別。
- 互聯網絡（Interconnect）： 這是HPC集群的靈魂，也是決定大規模并行效率的關鍵。必須使用低延遲、高帶寬的專用網絡。
- 首選： NVIDIA Quantum InfiniBand (NDR 400Gb/s)。對于CFD和大規模結構動力學等需要大量節點間通信的仿真，InfiniBand是保證求解器擴展性（Scalability）的核心技術。
- 備選：高速以太網（如100/200GbE）與RoCE（RDMA over Converged Ethernet）技術。
- 并行文件系統： 如 Lustre, BeeGFS, Spectrum Scale。為所有計算節點提供一個統一、高速、可擴展的存儲池，避免存儲IO成為整個集群的瓶頸。
- 調度系統與軟件管理：
- 作業調度系統：Slurm, LSF, PBS Pro等，用于高效地管理和分配計算資源。
- 仿真平臺軟件：部署支持HPC環境的商業軟件（如Ansys, Simcenter, Abaqus）或開源軟件（如OpenFOAM），并配置好相應的MPI（Message Passing Interface）庫。
性能優化與工程建議
- 采用文件I/O共享內存接口（如 COMSOL API、Fluent Co-Simulation）：減少中間文件寫入。
- 多物理耦合采用分步弱耦合+數據映射法，而非強耦合迭代，可降低整體計算量。
- GPU CFD求解 + CPU電磁/結構求解分區調度，充分利用異構硬件。
- DOE任務容器化并發執行（Docker/Slurm Array Jobs），顯著減少調度開銷。
- 數據壓縮與高速緩存分區（NVMe scratch）：減少I/O延遲。
總結
輪轂電機多學科仿真集成平臺的計算瓶頸，本質上是求解精度、模型復雜度與求解效率之間的矛盾。硬件配置的核心思路是：
- 工作站層面： 優先保證高主頻、大內存、快硬盤，以提升前后處理效率和中等規模計算的速度。
- 服務器/集群層面： 轉向大規模并行計算，此時核心數量、內存帶寬、網絡互聯成為決定整體性能的生命線。
對于一個致力于建立高效設計集成平臺的企業而言，投資于一個小型HPC集群（即使只有幾個節點），其帶來的研發效率提升和設計優化能力，將遠超同等價值的幾臺頂級工作站。
